Para esta práctica utilizamos 2 switchs catalyst 2950 de 24 puertos y 2 routers cisco configurados a través de hyperterminal, el objetivo del ejercicio es poder configurar estos aparatos y poder conectarlos en un enlace WAN entre los router y conectar 1 host en cada switch, cada switch con 2 vlanes cada uno, esta práctica se realizo aunque se tuvieron algunos inconvenientes al principio y no había una correcta comunicación debido a la configuración se pudo detectar la falla, corregirla y finalmente los routers y switchs funcionaron correctamente conectados con los host, esta práctica fue completamente real y se comprobó que así como con el simulador de redes packet tracer los routers y switchs cisco se configuran de la misma forma, a continuación aparecen las imágenes de la configuración del los switchs y routers cisco en el hyperterminal que es el programa que se utilizo para configurarlos atraves del cable rollover conectados al puerto serial de un PC.
Se incluyeron solamente los pantallazos de 1 switch y 1 router, de manera que obviamos porque los otros switch y router se configuran de la misma forma.
CONFIGURACION DEL SWITCH:

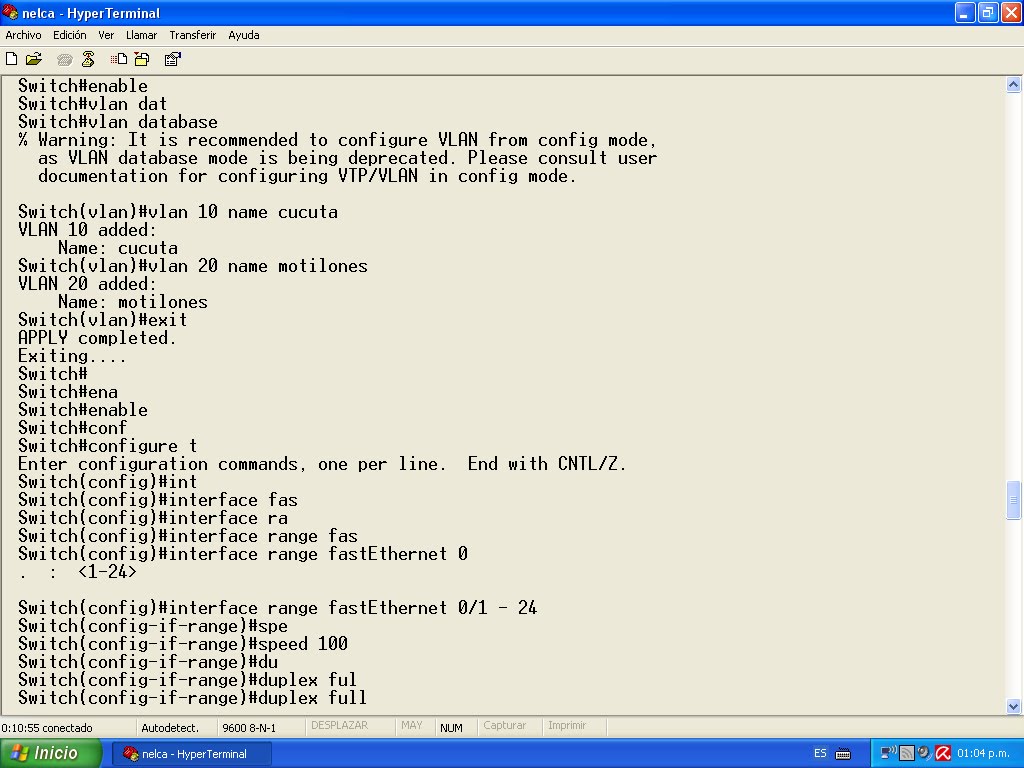

Se crean la vlan 10 Cúcuta y 20 motilones, se configura en los puertos 1-24 del switch una velocidad de 100mbs/s y una comunicación full dúplex.
Se configura en modo trunk el puerto 0/1, el puerto 0/2 se le asigna la vlan 10 Cúcuta, el puerto 0/3 se le asigna la vlan 20 motilones y los demás puertos 4-24 se apagan
Se le asigna a la vlan por defecto un ip y un Gateway además de asignarla como nativa, esto se realiza para poder tener comunicación por telnet con él los switch
CONFIGURACION DEL ROUTER:
Se configura en la interfaz 0/0 con speed 100, conexión half duplex y se enciende la interfaz, en la 0/1 speed 100 conexión duplex full se le asigna la ip del enlace y mascara y se enciende la intefaz
Se asigna a la subinterfaz 0/0.10 la Gateway 192.168.1.1 y mascara correspondientes al host de la la vlan 10, se asigna en la subinterfaz 0/0.20 la Gateway del host 192.168.2.1 y mascara correspondientes al host de la la vlan 20, se configura enrutamiento por eirgp
En el segundo switch se configura la vlan 30 pamplona, la vlan 40 Ocaña y se aplican las mismas configuraciones, en el otro router se configura la ip de Gateway
Diagrama
En la simulación por packet original había un Access point y dos host por cada switch, partiendo de esta simulación fue que se realizo la práctica real, incluyendo solo los elementos con los que contábamos.
