Dispositivos Para Instalacion De Cableado Estrcuturado


A continuación se detallan los elementos más usuales en la instalación de una red de área local

KEYSTONE:

Se trata de un dispositivo modular de conexión monolinea, hembra, apto para conectar plug RJ45, que permite su inserción en rosetas y frentes de patch panels especiales mediante un sistema de encastre.
Permite la colocación de la cantidad exacta de conexiones necesarias.

ROSETA P/KEYSTONE:

Se trata de una pieza plástica de soporte que se amura a la pared y permite encastrar hasta 2 keystone, formando una roseta de hasta 2 bocas. No incluye en keystone que se compra por separado.

FRENTE PARA KEYSTONE o FACEPLATE:

Se trata de una pieza plástica plana de soporte que es tapa de una caja estandard de electricidad embutida de 5x10 cm y permite encastrar hasta 2 keystone, formando un conjunto de conexión de hasta 2 bocas. No incluye los keystone que se compran por separado. La boca que quede libre en caso que se desee colocar un solo keystone se obtura con un inserto ciego que también se provee por separado.

ROSETAS INTEGRADAS:


Usualmente de 2 bocas, aunque existe también la versión reducida de 1 boca. Posee un circuito impreso que soporta conectores RJ45 y conectores IDC (Insulation Desplacement Connector) de tipo 110 para conectar los cables UTP sólidos con la herramienta de impacto
Se proveen usualmente con almohadilla autoadhesiva para fijar a la pared y/o perforación para tornillo. Código Discar: CAT5DRJ45

CABLE UTP SOLIDÓ:


El cable UTP (Unshielded Twisted Pair) posee 4 pares bien trenzados entre si (paso mucho más torsionado que el Vaina Gris de la norma ENTeL 755), sin foil de aluminio de blindaje, envuelto dentro de una cubierta de PVC.
Existen tipos especiales (mucho más caros) realizados en materiales especiales para instalaciones que exigen normas estrictas de seguridad ante incendio.
Se presenta en cajas de 1000 pies (305 mts) para su fácil manipulación, no se enrosca, y viene marcado con números que representan la distancia en pies de cada tramo en forma correlativa, con lo que se puede saber la longitud utilizada y la distancia que aun queda disponible en la caja con solo registrar estos números y realizar una simple resta. Código Discar: CAT5CS4P

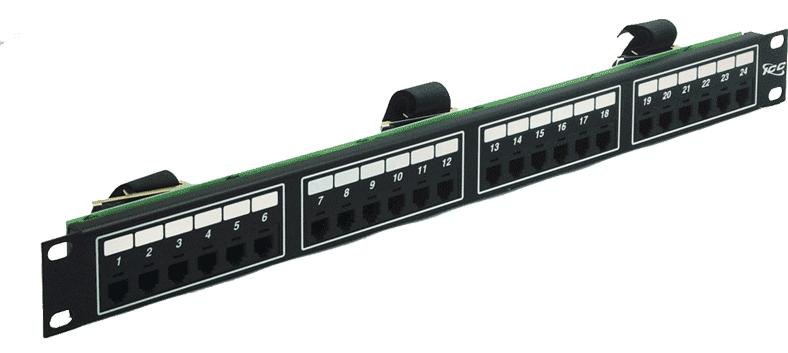

PATCH PANEL

Están formados por un soporte, usualmente metálico y de medidas compatibles con rack de 19", que sostiene placas de circuito impreso sobre la que se montan: de un lado los conectores RJ45 y del otro los conectores IDC para block tipo 110.
Se proveen en capacidades de 12 a 96 puertos (múltiplos de 12) y se pueden apilar para formar capacidades mayores. Código Discar: CAT5PPxxP

PATCH CORD

Están construidos con cable UTP de 4 pares flexible terminado en un plug 8P8C en cada punta de modo de permitir la conexión de los 4 pares en un conector RJ45.
A menudo se proveen de distintos colores y con un dispositivo plástico que impide que se curven en la zona donde el cable se aplana al acometer al plug.
Es muy importante utilizar PC certificados puesto que el hacerlos en obra no garantiza en modo alguno la certificación a Nivel 5. Códigos Discar: CAT5xM (color)
PLUG 8P8C

Plug de 8 contactos, similar al plug americano RJ11 utilizado en telefonía, pero de más capacidad. . Posee contactos bañados en oro.
Código Discar: CAT5RJ45

CABLE UTP FLEXIBLE

Igual al sólido, pero sus hilos interiores estan constituidos por cables flexibles en lugar de alambres. Código Discar: CAT5CF4P



HERRAMIENTAS

HERRAMIENTA DE IMPACTO:

Es la misma que se utiliza con block de tipo 110 de la ATT.
Posee un resorte que se puede graduar para dar distintas presiones de trabajo y sus puntas pueden ser cambiadas para permitir la conexión de otros blocks, tal como los 88 y S66
(Krone).En el caso del block 110, la herramienta es de doble acción: inserta y corta el cable. Código Discar: CAT5HII

HERRAMIENTA DE CRIMPEAR:

Es muy similar a la crimpeadora de los plugs americanos RJ11 pero permite plugs de mayor tamaño (8 posiciones). Al igual que ella permite: cortar el cable, pelarlo y apretar el conector para fijar los hilos flexibles del cable a los contactos.
Código Discar: CAT5PCRJ45

CORTADOR Y PELADOR DE CABLES:

Permite agilizar notablemente la tarea de pelado de vainas de los cables UTP, tanto sólidos como flexibles, así como el emparejado de los pares internos del mismo.
No produce marcado de los cables, como es habitual cuando se utiliza el alicate o pinza de corte normal.
Código Discar: CAT5CUT

PROBADOR RAPIDO DE CABLEADO:

Ideal para controlar los cableados (no para certificar) por parte del técnico instalador. De bajo costo y fácil manejo.
Permite detectar fácilmente: cables cortados o en cortocircuito, cables corridos de posición, piernas invertidas, etc.
Además viene provisto de accesorios para controlar cable coaxial (BNC) y Patch Cords (RJ45)
Código Discar: CAT5TEST


COMPONENTES INFORMATICOS ASOCIADOS.

PLACAS DE RED

Se colocan en cada PC, son placas internas que toman su alimentación de la misma Mother Board de la PC. Las placas para 10 BaseT, que es la red más difundida hoy con el cableado estructurado, soportan 10 o 100 Mbit/seg. y es exactamente igual a las placas de salida coaxial pero poseen un conector RJ45. Muchos fabricantes proveen placas compatibles con coaxial y RJ45 al mismo tiempo.
Existen diversos tipos en función de su interface con la PC (bus ISA, PCI, etc).

HUB's

Es un equipo electrónico activo que sirve de concentrador y sincronizador de los datos que transitan entre las distintas placas de red de los puestos de trabajo y el backbone. Siempre se conectan a energía (220v/110v) y tienen entradas con RJ45 como si fuese una patchera (8 a 24 puertos típicamente) y una salida que puede tener varios conectores en paralelo: RJ45, Coaxil
(BNC), F.O. (ST) y AUI, este último es el más común, pues permite conectar un "media adapter" dándole alimentación.
Los modelos "stackables" permiten apilarse y ampliar el número de entradas sin incrementar la caída de señal.
Se pueden conectar un máximo de 4 HUB's en serie para no producir excesiva atenuación a la señal, lo cual es muchísimo para las obras que trabajaremos. Típicamente va uno por cada piso (armario de piso). Los Servers se conectan a su entrada como si fueran una terminal más.

Existen modelos llamados "Inteligentes" que permiten administrar la red y sacar de servicio una terminal que este fallando desde un puesto de mantenimiento remoto. Da información de tráfico avanzada, errores, etc.
Es importante ver la velocidad del HUB, ya que si el mismo soporta 10 Mbit, solo servirá para la red 10 BaseT actual y habrá que cambiarlo por uno más veloz cuando se pase a una red de más velocidad.

REPETIDOR

Permiten ampliar la distancia a que se conecta un terminal determinado (más allá de los 90 mts en el caso de cable UTP), funciona como un amplificador de señal.
MEDIA ADAPTERS

 Son dispositivos electrónicos que permiten conectar medios de transmisión (cables, FO, coaxial) distintos de los originalmente previstos en el dispositivo al que se conectan. Generalmente se conectan a puerto de tipo AUI de las placas de red o de los HUB para conectar Fibras Ópticas, cables Coaxiales, cables Thin-coax, etc.
SERVER

Es el nombre dado a la/las computadoras principales de la red, donde se guarda la información valiosa y que realizan el procesamiento centralizado de información de la empresa. A los fines del cableado estructurado, se comporta como una terminal mas, conectándose a cualquier boca.


BRIDGE

Son equipos electrónicos sofisticados y costosos que permiten enlazar redes entre sí. A menudo realizan adaptaciones de protocolo, permitiendo Inter.-conectar redes de distintas tecnologías y fabricantes.


ROUTER

Son dispositivos electrónicos complejos que permiten manejar comunicaciones entre redes que se encuentran a gran distancia, utilizando vínculos provistos por las empresas prestatarias del servicio telefónico (líneas Punto a punto), líneas de datos (Arpac), enlaces vía satélite, etc.
Poseen avanzadas funciones de negociación del enlace y conversión de protocolos de transmisión. Se utilizan por lo general en empresas que manejan muchas sucursales, tales como Bancos, etc. Están relacionados con sistemas bajo Unix y TCP-IP.
